Caracteristici funcționale ale mașinii de tipărire cu paste de stân cu LED-uri GSD-PM15I3D

☆ Utilizarea unui sistem avansat de recunoaștere vizuală a imaginilor, controlul independent și reglarea iluminării, lentile în mișcare de mare viteză, alinierea precisă a PCB-ului și a șablonului pentru a asigura o precizie de tipărire de ± 0,025 mm.

☆ servomotor de înaltă precizie și control PC, pentru a asigura precizia și stabilitatea de tipărire, tehnologia de recunoaștere a imaginilor precise cu precizie de poziționare repetată de ± 0,008 mm.

☆ cap de imprimare în suspensie, special conceput pentru a utiliza motor pas de înaltă precizie direct cu acționare pentru a ridica și scădea, presiunea, viteza și cursul sunt controlate cu precizie de cardul de control al mișcării din PC, pentru a face calitatea de imprimare mai uniformă și stabilă; Grilele de rasare sunt special optimizate pentru a fi ușoare și frumoase.

☆ funcția de curățare artificială / automată a fundului plăcii poate fi selectată. Funcția de curățare automată, fără asistență, poate fi programată pentru a controla curățarea uscată, umedă sau la vid, intervalul de curățare poate fi ales liber pentru a elimina complet pastele reziduale de stagn din găurile de rețea pentru a asigura calitatea imprimării.

☆ Mesa de lucru combinată, poate fi setată în funcție de dimensiunea substratului PCB, pentru a face încărcarea mai rapidă și mai ușoară.

☆ Dispozitiv multifuncțional de manipulare a plăcii, care poate poziționa în mod automat plăcile PCB de diferite dimensiuni și grosime, cu un pin magnetic mobile și o platformă de vid și o cutie de vid, pentru a depăși în mod eficient deformarea plăcii și a se asigura că estainiul este imprimat uniform.

☆ Cu "Windows XP fereastră" interfață de operare și funcții bogate de software, cu un bun mediu de dialog om-computer, operare simplă, ușor de învățat, ușor de utilizat.

☆ Are funcția de auto-diagnosticare a defecțiunilor, alarmă luminoasă și indicarea cauzelor defecțiunilor.

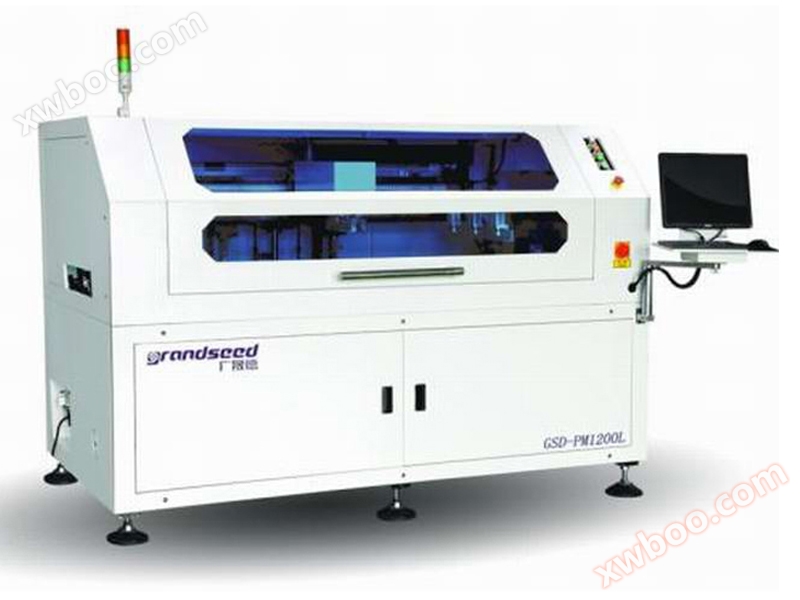

LED mașină de tipărire cu paste de stân complet automată GSD-PM15I3D

● Structura de curățare eficientă oferă: curățare uscată, curățare umedă, vid trei moduri de curățare mai întâi orice combinație de moduri poate fi programată pentru a obține un efect de curățare perfect.

● Lampa cu LED-uri cu luminozitate ridicată, funcția de combinație a surselor de lumină cu patru direcții reglabile, pentru a face ca toate tipurile de etichete de marcă să fie bine recunoscute (inclusiv punctele de marcă neregulate), pentru a se adapta plăcilor PCB de culori diferite, placate cu strat, placate cu cupru, placate cu aur, spray, FPC și altele.

● Utilizarea GSD original dispozitiv de ţinere flexibilă şi unghiul rotativ dispozitiv de presă. , ghidul utilizează curea de transport PCB, viteza de 1500 mm / S viteză variabilă, poate realiza oricare direcție de transport PCB, suportul PCB folosește acul magnetic de vârf, dispozitivul de fixare a suctorului de vid. Astfel, se îndeplinesc diferitele cerințe de poziționare a PCB-ului.

● În conformitate cu cerințele diferite și fiabilitatea de ridicare a procesului de tipărire cu rețea de oțel și tipărire cu scurgere, luând în considerare scurgerea de pastă de stân și lamele de zgâriat cu o anumită încărcare elastică și proiectate, presiunea de zgâriat, viteza de ridicare, viteza de tipărire, domeniul de proces al cerințelor de tipărire pentru a realiza modificări programabile, oferind operatorului o fereastră de control de tipărire benignă.

● Pentru operatori pentru a realiza o gamă largă de dimensiuni de rețea de oțel, împreună cu funcția de poziționare automată eficientă Y către rețea de oțel, poate înlocui rapid modelele de produse în procesul de producție real.

● Sistemul unic de recunoaștere a mărcii de cercetare științifică de brevet GSD, în conformitate cu recunoașterea mărcii pentru a citi valorile de poziție a coordonatelor corespunzătoare și valorile de coordonate ale fiecărei axe a mașinii, utilizând o formă de operare matematică pentru a obține valori exacte de tip, pentru a realiza tipărirea de tip de tip de înaltă precizie, astfel încât să se realizeze cu ușurință tipărirea spați

Parametrii tehnici de mașină de tipărire cu paste de stân complet automată GSD-PM15I3D

Dimensiune minimă: 737x737mm

Dimensiunea maximă: 1500x750mm

Grosimea cadrului: 25 ~ 40mm

Dimensiuni minime PCB: 80x50mm

Dimensiuni maxime PCB: 1200x350mm

Grosimea PCB: 0,4 ~ 6mm

Curbă PCB: <1%

Înălțime de transport: 900 ± 40mm

Direcția de transport: stânga-dreapta; dreapta-stânga; stânga-stânga; Dreapta.

Viteza de transport: 1500 mm / s

Mod de sprijin pentru poziționarea PCB-ului: pin magnetic / platformă de ridicare reglabilă / bloc înalt etc.

Modul de fixare a poziției PCB: clip lateral, aspirator de vid

Cap de tipărire: două capuri de tipărire cu motor direct independent

Viteza de rasare: 6 ~ 200mm / sec

Presiunea de rasat: 0 ~ 15Kg motor de control

Unghiul de rasare: 60°/55°/45°

Tip de rasator: rasator de oțel standard, rasator de lip

Viteza de separare a rețelei de oțel: 0,1 ~ 20mm / sec

Metoda de curățare: uscat, umed, pompat la vid

Gama de reglare a mesei de lucru: X ± 10mm; Y ± 10mm; θ ± 2 °

Precizie de poziționare repetată: ± 0,015mm

Precizie de tipărire: ± 0.03mm

Ciclul de tipărire: <15 sec. (exclude tipărirea și curățarea)

Timp de schimbare: <5 min

Utilizarea aerului: 4,5 ~ 6Kg / cm2

Alimentație: AC220 ± 10%, 50 / 60HZ 1Φ 3KW

Modalitate de control: PC Control

Dimensiuni: 2220 (L) x 1200 (W) x 1500 (H) mm

Greutatea mașinii: 1500 kg
